자동화 설비를 처음 접하시면 “PLC는 많이 들어봤는데, Mitsubishi PLC 기본정의가 정확히 뭐지?”라는 고민을 많이 하십니다. 특히 LS, Siemens, Rockwell 등 여러 브랜드 중에서 Mitsubishi PLC를 선택하신다면, 가장 먼저 개념을 정리해 두는 것이 중요합니다. 이 글에서는 Mitsubishi PLC가 어떤 장비인지, 기본 구조와 용어, 실무에서 꼭 알아두셔야 할 포인트를 중심으로 Mitsubishi PLC 기본정의를 정리해 드리겠습니다.
Mitsubishi PLC 기본정의란 무엇인가요?
가장 먼저 PLC부터 정리해 보겠습니다.
PLC는 Programmable Logic Controller의 약자로, 릴레이나 타이머로 구성하던 제어 회로를 소프트웨어(프로그램)로 처리하는 산업용 제어장치입니다. 여기에 Mitsubishi라는 브랜드가 붙으면, Mitsubishi Electric에서 생산하는 PLC를 의미하며, 국내·해외 자동화 라인에서 매우 널리 사용되고 있습니다.
정리하면, Mitsubishi PLC 기본정의는 다음과 같이 이해하시면 됩니다.
- 공장 자동화, 생산 설비, 장비 제어를 위해 사용되는 산업용 제어장치
- Mitsubishi Electric에서 생산하는 PLC 제품군 전체를 통칭
- 래더 프로그램을 통해 모터, 실린더, 센서, 인버터 등을 논리적으로 제어
- 소형 장비부터 대형 생산 라인까지 폭넓게 적용 가능
즉, Mitsubishi PLC는 “전기 제어 회로 + 프로그램”이 결합된 두뇌 역할을 하며, 장비의 모든 입출력을 관리하는 핵심 컨트롤러라고 보시면 이해가 쉽습니다.
Mitsubishi PLC의 기본 구성 요소
위 사진은 실제 Mitsubishi PLC Q 시리즈의 구성 사진 입니다.
PLC 베이스위에 Power,CPU,통신 모듈이 연결되어 있는 구성입니다.
Mitsubishi PLC 기본정의를 정확히 이해하려면, 하드웨어 구성부터 간단히 짚고 넘어가는 것이 좋습니다. 모델에 따라 차이는 있지만, 공통적으로 다음과 같은 요소로 구성됩니다.
- CPU 모듈
- PLC의 뇌 역할을 하는 부분입니다.
- 사용자가 작성한 프로그램을 실행하고, 입출력 신호를 순차적으로 스캔하면서 제어를 수행합니다.
- 처리 속도, 메모리 용량, 지원 통신 등이 모델별로 다릅니다.
- 전원 모듈
- AC220V, AC110V, DC24V 등 외부 전원을 PLC 내부에서 사용할 수 있는 전압으로 변환합니다.
- 안정적인 전원 공급이 PLC 동작의 기본이기 때문에, 설계 시 용량 여유를 두는 것이 좋습니다.
- 입력(I) 모듈
- 근접센서, 포토센서, 버튼, 스위치 등 외부에서 들어오는 신호를 받아들입니다.
- 디지털 입력(ON/OFF)과 아날로그 입력(전압/전류)으로 나눌 수 있으며, 초기에는 디지털 입력 위주로 이해하셔도 충분합니다.
- 출력(Q) 모듈
- 릴레이, 솔레노이드 밸브, 램프, 접촉기, 인버터 RUN 신호 등 외부 기기를 직접 구동합니다.
- 트랜지스터 출력, 릴레이 출력 등 방식에 따라 특성이 달라, 부하 종류에 맞는 선택이 필요합니다.
- 통신/확장 모듈
- 상위 PC, HMI, 인버터, 서보드라이브 등과 통신할 때 사용합니다.
- Ethernet, RS-485, CC-Link, Modbus 등 프로토콜 지원 여부에 따라 설계 방향이 달라집니다.
이처럼 기본 구성만 봐도, Mitsubishi PLC 기본정의는 단순한 박스 하나가 아니라, 여러 모듈이 조합된 제어 플랫폼이라는 의미를 포함합니다.
Mitsubishi PLC 시리즈를 이해하면 기본정의가 더 쉬워집니다
실무에서 Mitsubishi PLC를 접하시면 가장 먼저 시리즈명부터 보게 됩니다. 예를 들어 FX, Q, iQ-R 시리즈 등이 대표적입니다. 초보 단계에서는 모든 시리즈를 외울 필요는 없고, “왜 여러 시리즈가 존재하는지” 정도만 이해하셔도 충분합니다.
- 소형 PLC 시리즈 (예: FX 계열)
- 소형 장비, 단독 설비, 간단한 자동화 라인에 사용
- 입출점 수가 많지 않고, 한두 대의 모터/실린더 위주인 경우 적합합니다.
- 중·대형 PLC 시리즈 (예: Q, iQ-R 계열)
- 대규모 생산 라인, 고속 제어, 다축 서보, 여러 통신 네트워크가 필요한 경우 사용
- 모듈 확장이 자유롭고, 시스템 전체를 통합 제어하는 역할을 합니다.
이처럼 시리즈별 특성까지 함께 보면, Mitsubishi PLC 기본정의는 단순히 “브랜드가 붙은 하나의 PLC”가 아니라, 용도와 규모에 따라 선택할 수 있는 제품군 전체를 의미한다고 정리할 수 있습니다.
Mitsubishi PLC를 공부할 때 꼭 알아둘 기본 개념
끝으로, Mitsubishi PLC를 처음 공부하실 때 자주 마주치는 필수 용어를 간단히 정리해 보겠습니다. 이것만 이해하셔도 Mitsubishi PLC 기본정의가 훨씬 명확해집니다.
- 입출점(IO, I/O): 입력/출력 점수. 센서 개수, 출력 부하 개수를 파악할 때 기준이 됩니다.
- 스캔 타임(Scan Time): PLC가 프로그램을 한 번 읽고 실행하는 데 걸리는 시간입니다. 고속 제어에서는 중요한 요소입니다.
- 래더 프로그램(Ladder Logic): 접점과 코일로 회로도처럼 그리는 대표적인 PLC 언어입니다. Mitsubishi PLC도 래더가 기본입니다.
- 디바이스(Device): X(입력), Y(출력), M(내부 릴레이), D(데이터 레지스터) 등 PLC 내부에서 사용하는 메모리와 주소를 통칭합니다.
Mitsubishi PLC가 주로 사용되는 대표적인 현장 예시
Mitsubishi PLC 기본정의를 이해하셨다면, “실제로 어디에 쓰이는지”를 떠올려 보시는 것이 좋습니다. Mitsubishi PLC는 다음과 같은 다양한 산업 현장에서 사용됩니다.
- 공장 자동화 라인
조립, 검사, 포장, 적재 등 반복 작업이 많은 생산 라인에서 센서·모터·실린더를 제어하는 역할을 합니다. - 공정 제어 설비
화학, 식품, 제약, 2차 전지 라인 등에서 온도, 압력, 유량, 속도 등을 제어하는 용도로 Mitsubishi PLC가 널리 쓰입니다. - 설비 개조 및 레트로핏(개선)
오래된 릴레이 제어반을 Mitsubishi PLC 기반 제어반으로 교체하여 유지보수성과 확장성을 높이는 프로젝트에도 자주 사용됩니다. - 설비 데이터 수집 및 모니터링
상위 PC, MES, SCADA와 연동해 생산량, 불량률, 가동률(OEE) 같은 정보를 수집·모니터링하는 역할도 수행합니다.
이처럼 실제 현장 사례를 함께 떠올려 보면, Mitsubishi PLC 기본정의가 단지 이론적인 설명이 아니라, 바로 눈앞의 장비와 라인에 연결된 개념이라는 점을 체감하실 수 있습니다.
Mitsubishi PLC 기본정의를 활용한 기본 설계·프로그램 흐름
현장에서 Mitsubishi PLC를 다루다 보면, 자연스럽게 일정한 작업 흐름이 생깁니다. 기본적인 절차를 이해해 두시면 설계와 디버깅이 훨씬 수월해집니다.
- 요구 사항 및 시퀀스 정의
- 장비가 해야 할 동작, 안전 조건, 인터락 조건을 텍스트나 플로우차트로 정리합니다.
- 이 단계에서 이미 Mitsubishi PLC 기본정의에서 배운 입출력 구조와 디바이스 개념이 활용됩니다.
- I/O 리스트 작성
- 센서, 버튼, 실린더, 모터, 인버터 등 모든 장치를 표로 정리하고, 필요한 입력/출력 점수를 계산합니다.
- 이를 기반으로 PLC 용량(입출점 수)과 모듈 구성을 선정합니다.
- PLC 및 주변기기 선정
- 입출점 수, 통신 방식, 속도 요구사항을 고려해 FX, Q, iQ-R 등 적합한 시리즈를 선택합니다.
- 전원, IO 모듈, 통신 모듈, HMI 등 주변 기기도 함께 정합니다.
- 주소 체계 및 래더 구조 설계
- X, Y, M, D 등 디바이스를 체계적으로 배치해 나중에 유지보수가 쉽도록 설계합니다.
- 인터락, 알람, 수동/자동 모드 등 공통 구조를 먼저 잡아두면 이후 확장이 편리합니다.
- 프로그램 작성 및 시뮬레이션

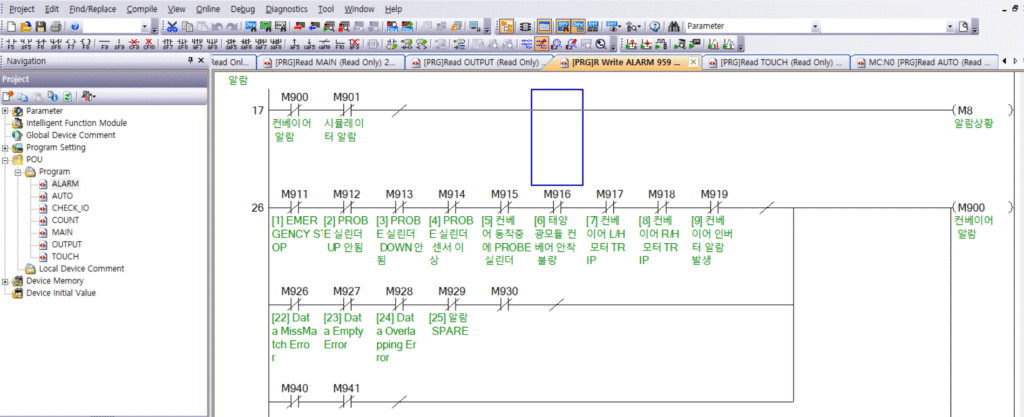

- Mitsubishi 전용 개발 소프트웨어를 이용해 래더를 작성하고, 시뮬레이션 기능으로 기본 동작을 확인합니다.
- 이때도 Mitsubishi PLC 기본정의에서 설명한 스캔 타임, 디바이스 개념을 기반으로 동작을 검증합니다.
- 현장 시운전 및 튜닝
- 실제 장비와 연결해 하나씩 동작을 확인하고, 타이머 값, 가속·감속 시간, 알람 조건 등을 조정합니다.
이 흐름을 머릿속에 구조화해 두시면, 새로운 장비를 설계하거나 기존 설비를 개선할 때에도 같은 패턴으로 접근할 수 있습니다.
Mitsubishi PLC 프로그래밍 환경 간단 소개
Mitsubishi PLC 기본정의를 공부할 때, 어떤 도구로 프로그램을 작성하는지도 함께 이해하시면 좋습니다. Mitsubishi PLC는 전용 개발 소프트웨어를 사용해서 래더 프로그램을 작성하고 다운로드합니다.
- 전용 개발 툴 사용
- Mitsubishi Electric에서 제공하는 개발 툴을 사용하면 래더 편집, 디바이스 모니터링, 시뮬레이션 등을 한 번에 수행할 수 있습니다.
- 프로젝트 단위로 프로그램을 관리할 수 있어 복잡한 라인도 체계적으로 운영할 수 있습니다.
- 온라인/오프라인 모드
- 오프라인에서는 PC에서만 래더를 수정하고 저장하며,
- 온라인 모드에서는 실제 PLC와 접속해 디바이스 상태를 실시간으로 모니터링하고, 작은 수정 사항을 바로 반영할 수 있습니다.
- 시뮬레이터 기능
- 실제 장비와 연결하기 전, 시뮬레이터를 통해 입력 신호를 가상으로 넣어 보고, 출력 동작과 내부 플래그 변화를 확인할 수 있습니다.
- 초보자가 Mitsubishi PLC 기본정의를 연습하기에 매우 좋은 환경입니다.
이러한 프로그래밍 환경을 잘 활용하면, 실물 장비를 건드리지 않고도 프로그램의 논리 오류를 상당 부분 줄일 수 있습니다.
초보자가 자주 하는 실수와 Mitsubishi PLC 기본정의 활용 팁
Mitsubishi PLC를 처음 접할 때 많이 하는 실수는 대부분 기본 개념을 제대로 정리하지 않아서 생깁니다. Mitsubishi PLC 기본정의를 바탕으로 아래와 같은 포인트를 항상 체크해 보시면 좋습니다.
- 입력/출력 전압 및 타입 혼동
- NPN/PNP, AC/DC 전압 레벨을 정확히 맞추지 않으면 센서가 인식되지 않거나 모듈이 손상될 수 있습니다.
- PLC 입력 모듈 사양과 센서 사양을 꼭 대조해 보셔야 합니다.
- 주소 체계 없이 프로그램 시작
- X0, X1, Y0, Y1을 아무 생각 없이 사용하다 보면, 프로그램이 조금만 커져도 어디가 어디인지 알 수 없게 됩니다.
- “축별, 공정별, 기능별”로 주소를 묶는 습관이 중요합니다.
- 인터락 및 안전 로직 누락
- 비상정지, 도어 스위치, 안전 센서 등에 대한 인터락 로직이 빠지면 매우 위험할 수 있습니다.
- Mitsubishi PLC 기본정의의 관점에서, PLC는 단순 자동화만이 아니라 ‘안전 제어의 핵심’이라는 인식을 가져야 합니다.
- 코멘트 및 문서화 부족
- 처음에는 본인만 이해하면 된다고 생각하지만, 몇 달 뒤에 자신이 작성한 래더를 다시 보면 낯설게 느껴집니다.
- 디바이스 코멘트, 네트워크 설명, 시퀀스 문서를 함께 정리하는 습관을 들이시는 것이 좋습니다.
실무에서 바로 쓰기 좋은 Mitsubishi PLC 체크리스트
마지막으로, 현장에서 Mitsubishi PLC를 설계·프로그램할 때 사용할 수 있는 간단 체크리스트를 정리해 보겠습니다. 이 항목들을 하나씩 점검하면, 자연스럽게 Mitsubishi PLC 기본정의를 실무에 적용하게 됩니다.
- 장비 요구 사항과 시퀀스를 텍스트/도식으로 정리했는가?
- 센서·모터·밸브 등 I/O 리스트를 작성하고, 필요한 입출점 수를 계산했는가?
- 적용 환경에 맞는 Mitsubishi PLC 시리즈(소형/중·대형)를 선택했는가?
- 전원, IO, 통신, HMI 등 모듈 구성을 명확히 정리했는가?
- X, Y, M, D 등 디바이스 주소 체계를 규칙적으로 설계했는가?
- 안전 인터락, 비상정지, 알람 로직을 충분히 반영했는가?
- 개발 툴의 시뮬레이션 기능을 활용해 기본 동작을 미리 검증했는가?
- 프로그램과 회로도, I/O 리스트를 함께 보면서 최종 점검을 했는가?
이 체크리스트는 단순해 보이지만, 실제 프로젝트를 진행하다 보면 하나라도 빠지기 쉽습니다. 작업 전·후로 반복해서 점검해 보시면 큰 도움이 됩니다.
마무리: Mitsubishi PLC 기본정의, 탄탄하게 잡아두면 실무가 쉬워집니다
지금까지 Mitsubishi PLC 기본정의를 중심으로,
- PLC의 개념과 Mitsubishi PLC의 의미
- 기본 하드웨어 구성 요소
- 시리즈별 특징과 적용 분야
- 설계·프로그래밍 흐름
- 초보자가 자주 하는 실수와 체크리스트
